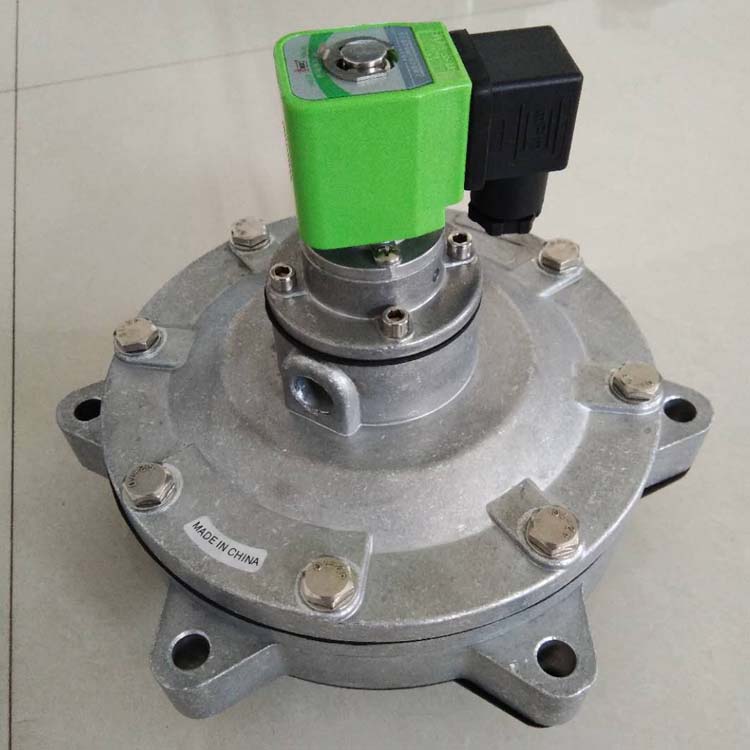

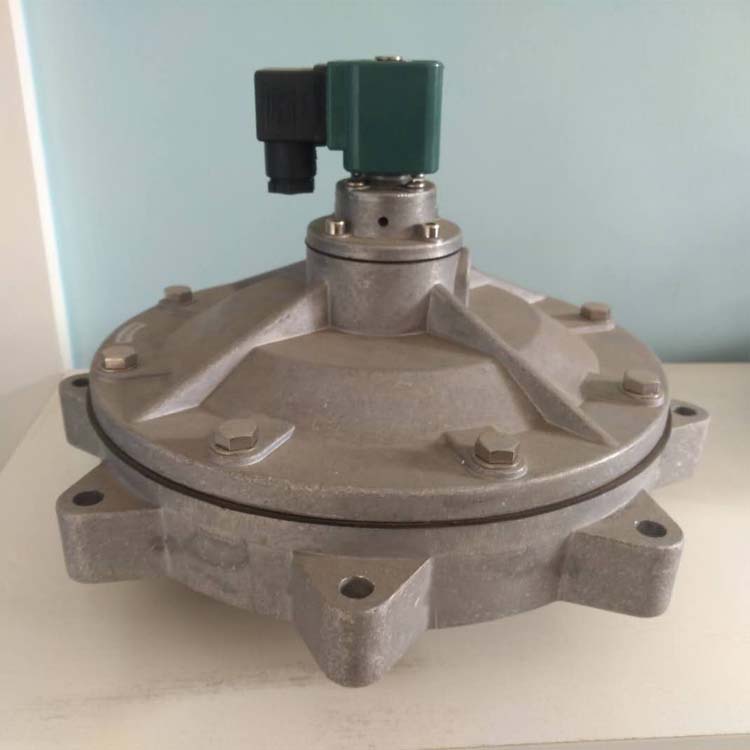

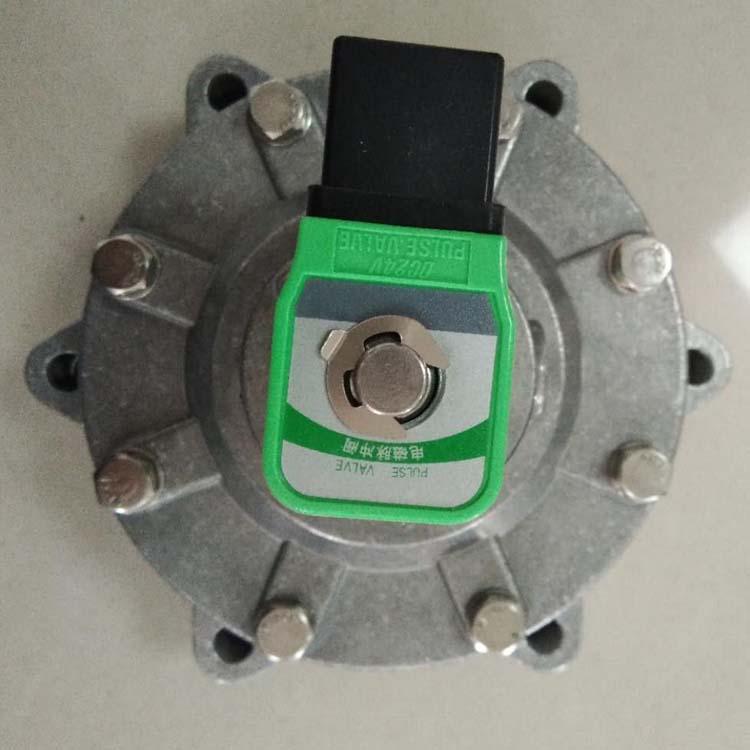

淹没式电磁脉冲阀

淹没式电磁脉冲阀是淹没式脉冲阀气包内的一种电磁脉冲阀，淹没式电磁脉冲阀座嵌入气包内安装，阻力小，流通性好，喷吹量高，提高了负荷带

动量，扩大了气源压力的使用范围，此淹没式脉冲阀于气源压力较宽场合使用。

基本信息

中文名称：淹没式电磁脉冲阀          系统：清灰喷吹      对象：滤袋        方法：逐排(室)喷吹清灰

淹没式脉冲阀工作原理

    电磁脉冲阀的气腔由膜片分成前、后两个气室，当气腔内充气时，压缩空气经节流孔进入后气室，后气室的压力将膜片封堵阀的输出端，使电磁脉冲阀关闭。脉冲喷吹控制仪的电信号驱动电磁先导头的动铁芯移动，从而打开后气室放气孔，后气室失压使膜片后移，压缩空气通过阀的输出端喷射，使电磁脉冲阀开启。

    脉冲喷吹控制仪电信号终止，电磁先导头的动铁芯返回封堵后气室放气孔，后气室压力回升使膜片又封堵阀的输出端，使电磁脉冲阀关闭。

安装方法

    1．25，40S Y 型电磁脉冲阀与分气箱（气包）安装时，先将连接管穿过分气箱与阀体直接螺纹连接，螺纹连接处均应使用密封填料（密封膏或生料带），密封，安装时分气箱、连接管和电磁脉冲阀内应清洁无杂物，安装完毕后应作气压试验。

    2．50S，62S ，76S Y 型电磁脉冲阀与分气箱（气包）安装时，先将连接管固定在分气箱上，再把阀体套在连接管上，（为了安装方便，可先在连接管上适当润滑）然后用螺栓固定在分气箱上。

    3．Y 型电磁脉冲阀都配有分气箱密封垫，安装时请注意分气箱表面平整，密封垫定位正确，每个紧固螺栓均匀拧紧。

    4．Y 型电磁脉冲阀输出口与除尘器喷吹管外径配合尺寸及阀间小安装中心距见表1、2 所示。

    5．电磁脉冲阀的电源插头应与脉冲控制仪输出线相连接。阀线圈上的插头有三个插孔，有“ 〨 ”符号的接地线，用户按有关规程决定是否接地（电压小于36V 时可不接地，大于36V 时应接地），另两个线圈电源插脚，分别与脉冲喷吹控制仪对应的端子和公共线端子相连接。
