DMF-Y-112,DSF-Y-100,DMF-Y-100淹没电磁脉冲阀笠志供应

笠志环保供应上海式四寸淹没阀，它的型号是DMF-Y-112，也会被其它公司称为DMF-Y-100或DSF-Y-100.

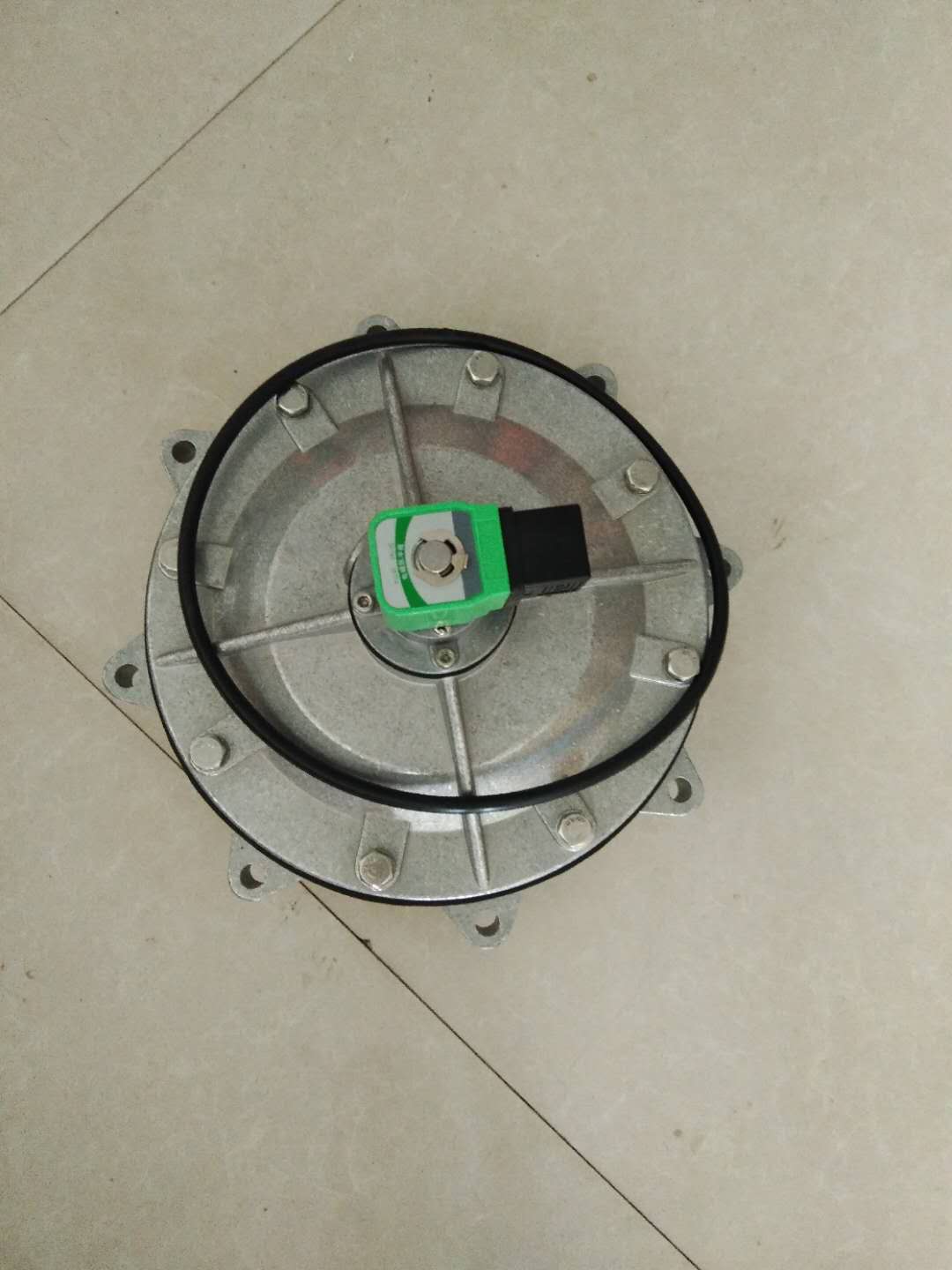

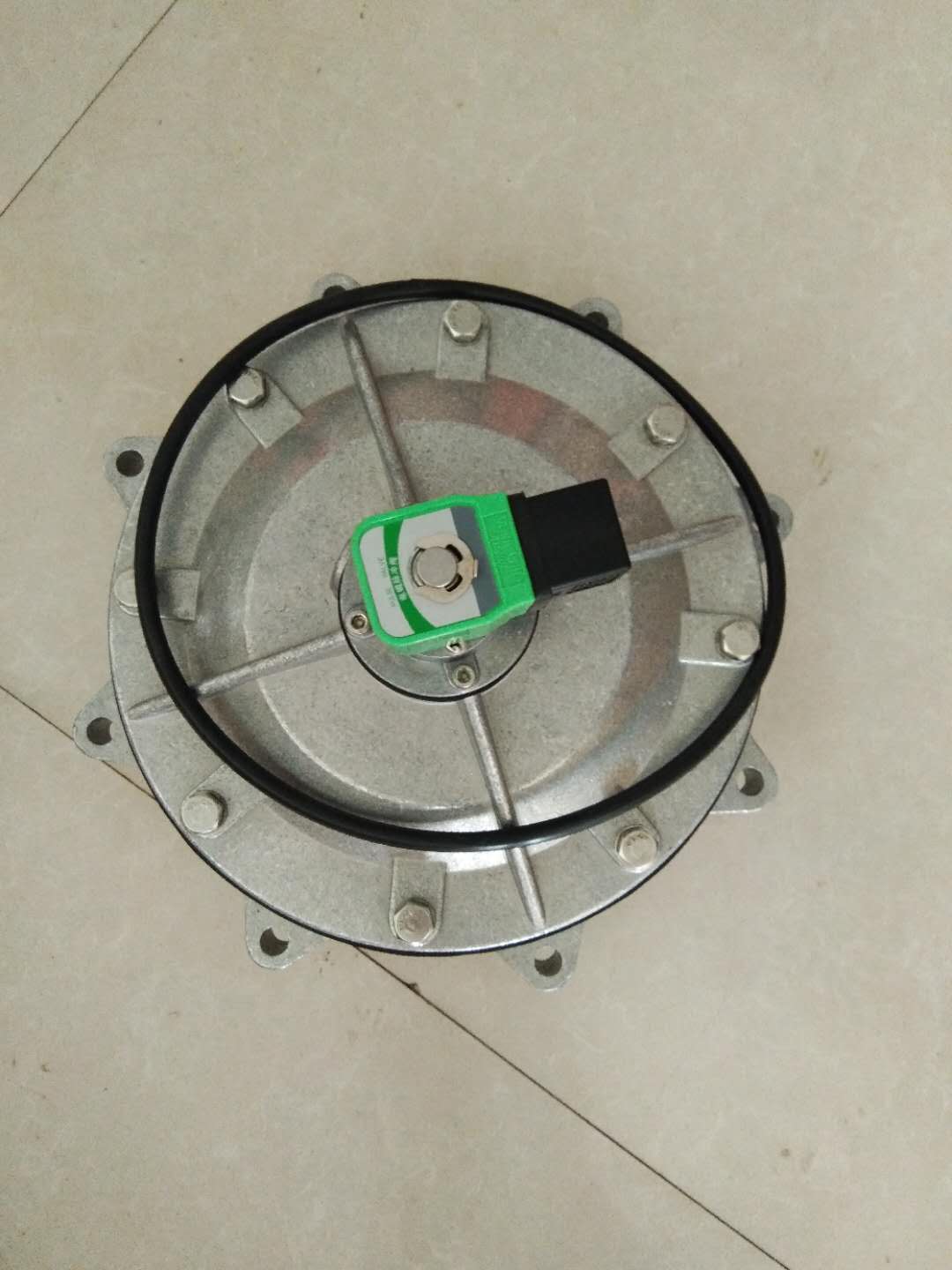

DMF-Y-112简介

DMF-Y-112淹没式电磁脉冲阀应用在各种脉冲袋式除尘器上，技术性能均达到设计要求，运行效果好，性能稳定，维护简便，使用寿命长。

结构

电磁脉冲阀 由电磁阀、小阀体、大阀体、小膜片、弹簧、大膜片构成，阀体材质为合金铝。

连接方式

A:螺纹连接式

B:插管连接式 淹没式脉冲阀是膜片把脉冲阀分成前后两个室,当接通压缩空气时,压缩空气通过气流孔进入后气室,此时后气室压力将膜片紧贴阀的出气口,脉冲阀处于关闭状态.

参考下图：

A式和B式尺寸表：

型号      D（A式）    D（B式）    D1     D2     D3    H     H1     H2     H3      d

DSF-40    G1-"-2       1"-2      120    160    180    24    53    190     81    8-φ9

DSF-50     G2"-2     1 1/2"-2    120    160    180    24    53    190     81    8-φ9

DSF-70     G2"-2        60       147    185    206    25    57    201    192    8-φ11

DSF-80     G3"-2        75       147    185    206    25    60    204    195    8-φ11

DSF-100    G4"-2        89       174    218    240    27    56           214    8-φ11

技术指标：

工作介质：清洁空气

电压：dc24v/AC220V

电流：800ma/60ma

使用环境：温度-10℃-55℃

空气相对温度不超过85%

膜片寿命：100万次或2-3年
